Reduktory
Ciśnienia zwrotnego / seria BP60 POBIERZ PDF

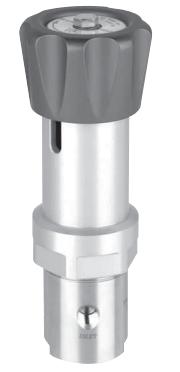

Zastosowanie: Reduktor ciśnienia zwrotnego seria BP60



Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp. 80 lub 176°C oraz od rodzaju membrany: Nylon, Teflon) 1000 (6,89MPa) lub 2000 PSIG (13,76 MPa)
  • wyjściowe: od 0 do 2000 PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



temperatura pracy:

  • od -40 do +350°F (od -4 do +175°C)



przyłącza:

  • gwint wewnętrzny NPT 1/4, 3/8", rurka fi 1/4" długości 2", SAE J514



materiały:

  • stal nierdzewna elektropolerowana
  • membrana wykonana ze stali nierdzewnej pokrytej warstwą Teflonu



współczynniki przepływu:

  • 0,025; 0,04; 0,09; 0,005; 0,01


Właściwości:



  • odpowiednik reduktora serii PR50 do wyższych ciśnień i niższych lub średnich przepływów
  • możliwy montaż panelowy reduktora, konieczny otwór wielkości 54mm



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl

Dodatkowe pliki:

Dodatkowe zdjecia:

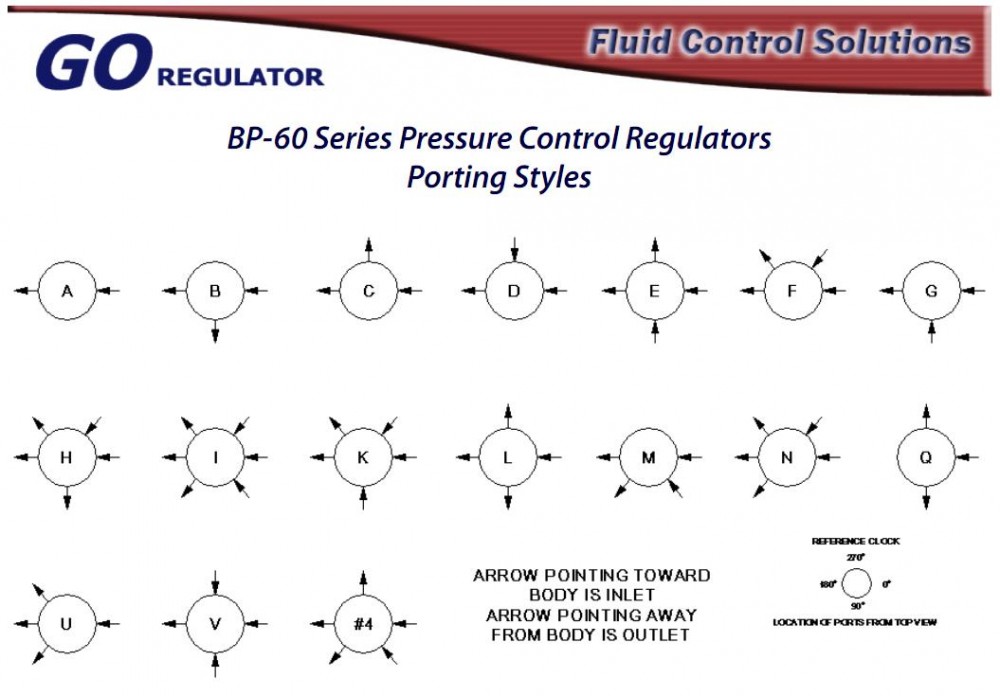

Układ portów reduktora ciśnienia zwrotnego serii BP60

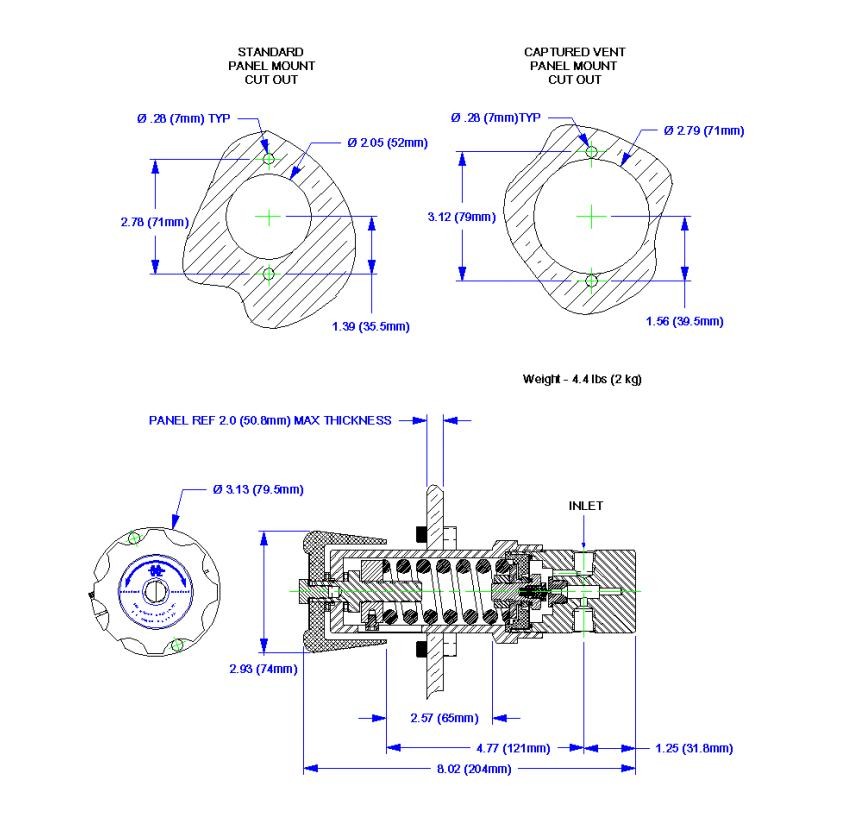

Wymiary reduktora ciśnienia zwrotnego serii BP60
