Zastosowanie:

• do stałej, nieprzerwanej kontroli ciśnienia, z możliwością wymiany opróżnionych butli gazowych bez konieczności odcięcia przepływu medium
• do mediów gazowych i ciekłych
• w laboratoriach, instalacjach gazów technicznych, gazów specjalnych

Parametry techniczne:

ciśnienie pracy:

• wejściowe (w zależności od temp. od 66 do 260°C oraz od rodzaju uszczelnienia) od 3600 do 6000 PSIG (od 24,82 do 41,37 MPa)
• wyjściowe: od 0 do 250PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)

temperatura pracy:

• od -40 do +500°F (od -40 do +260°C)

przyłącza:

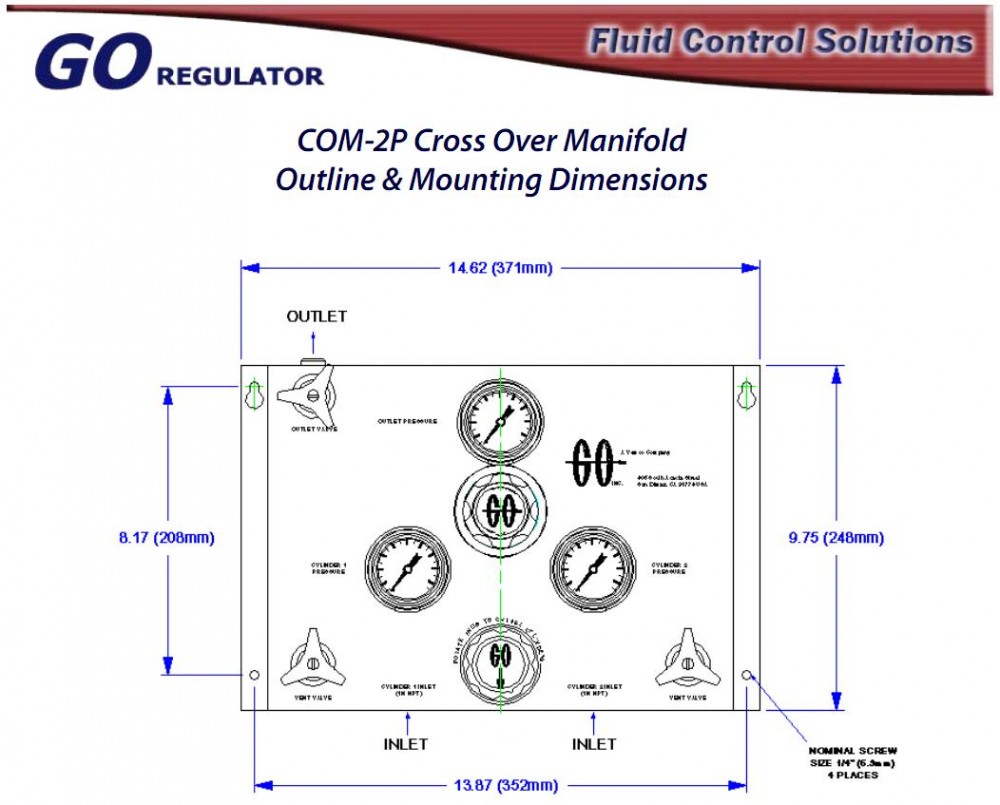

• możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
• gwint wewnętrzny NPT 1/4"

materiały:

• stal nierdzewna, mosiądz
• korpus wykonany ze stali nierdzewnej elektropolerowanej
• membrany wykonane ze stali nierdzewnej pokrytej warstwą teflonu

współczynniki przepływu:

• 0,06 (standard); 0,2; 0,025; 0,5

Właściwości:

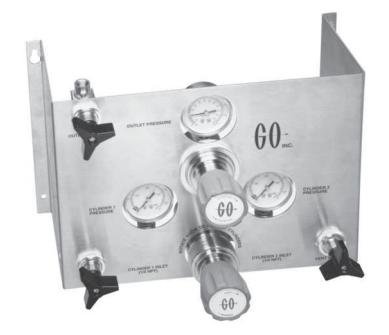

• system zintegrowanych reduktorów jednostopniowych: główny i drugorzędy serii PR1, działających naprzemiennie, z jednym przyłączem wyjściowym;gwarantujący stałe, niezmienne ciśnienie, nawet podczas wymiany opróżnionych źródeł gazu; na panelu montażowym; w opcji z manometrami, zaworem odcinającym, filtrami 20μm, oraz etykietami na listwie ułatwiającymi identyfikację portów i manometrów
• umożliwia wymianę opróżnionych butli gazowych, dzięki możliwości przełączania między reduktorami, co gwarantuje ciągłą dostawę medium pod stałym ciśnieniem
• zalecana jest instalacja zaworów odcinających w każdym porcie wejściowym w celu lepszego odizolowania podczas zmiany butli gazowych

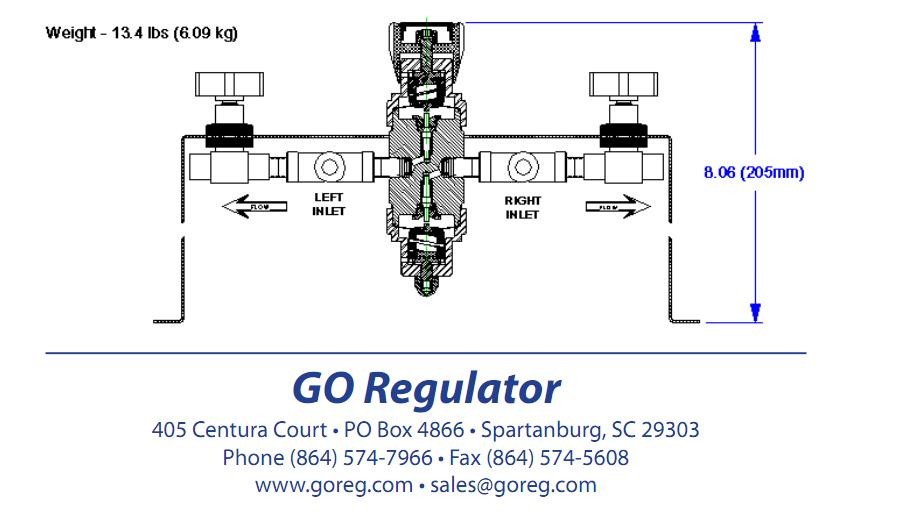

• waga panelu redukcyjnego 6,09kg
