Reduktory
Jednostopniowe / seria PR7 POBIERZ PDF


Zastosowanie: Reduktor jednostopniowy - seria PR7


  • w aplikacjach, gdzie wymagane są duże współczynniki przepływu
  • w miejscach wymagających kompaktowej budowy reduktora
  • do niskich ciśnień wejściowych i niskich wartości różnicy ciśnień wejściowych i wyjściowych
  • w instalacjach gazów laboratoryjnych, przemysłowych


Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp. od 66 do 121°C oraz od rodzaju uszczelnienia) od 300 do 3600PSIG (od 2,07 do 24,82MPa)
  • wyjściowe: od 0 do 500PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



temperatura pracy:

  • do +250°F (do +121°C)



przyłącza:

  • możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT: 1/4", 3/8", 1/2" i 3/4"



materiały:

  • mosiądz, stal nierdzewna
  • siedzenia i membrany wykonane z Viton, Teflon, Kalrez, PEEK ,Tefzel, stal nierdzewna



współczynniki przepływu:

  • 1,1 (pełny przepływ wyłącznie przy portach NPTF1/2")



Właściwości:


  • mimo kompaktowej budowy reduktor serii PR7 umożliwia pracę z wodorem o przepływie nawet do 1000l/min bez typowych problemów rezonansu, jakie spotykane są w innych reduktorach
  • reduktor utrzymuje ciśnienie wyjściowe na poziomie bliskim nastawionego, nawet przy gwałtownych skokach przepływu medium
  • uchwyt w kształcie "T" ułatwia nastawienie ciśnienia w zakresach 250 i 500psig
  • możliwy montaż panelowy reduktora
  • waga reduktora 1,45kg



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

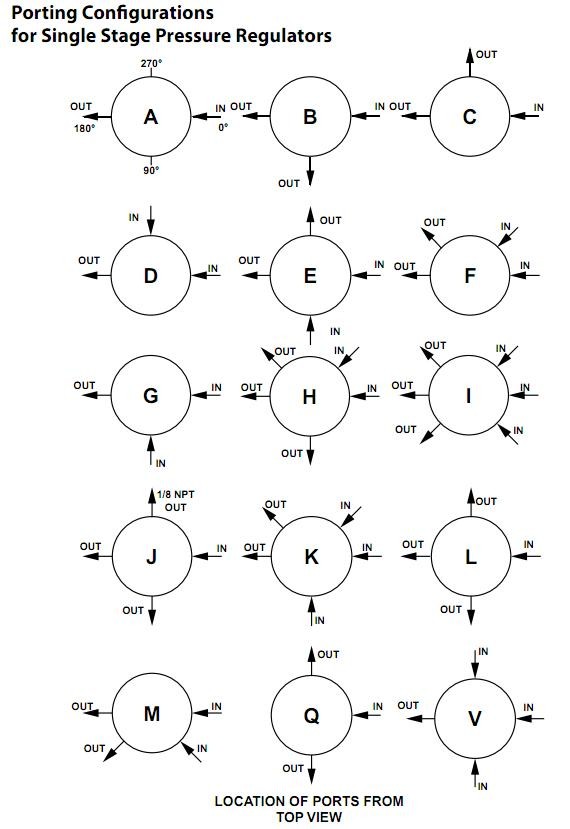

Konfiguracja portów reduktorów jednostopniowych

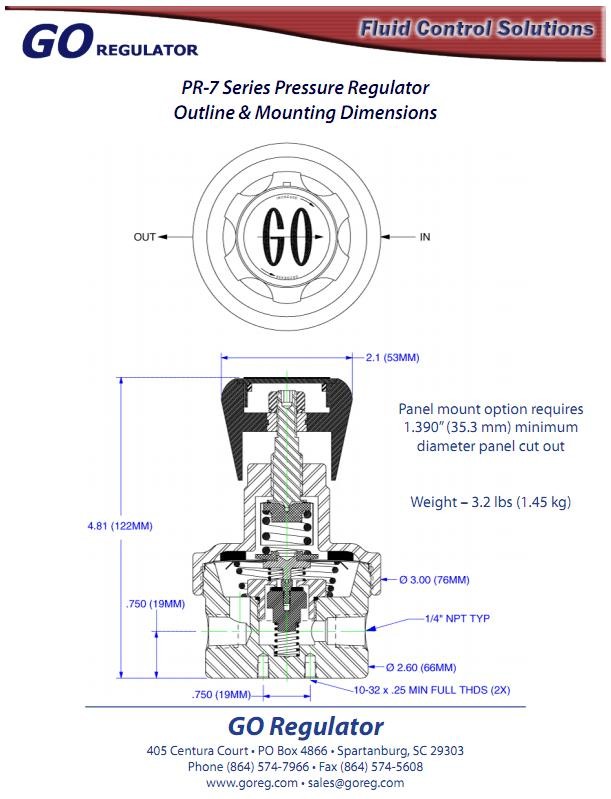

Wymiary reduktora jednostopniowego serii PR7
